Электросхемы СИСТЕМА ПЕРЕДАЧИ ДАННЫХ Dodge Durango 1999

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ

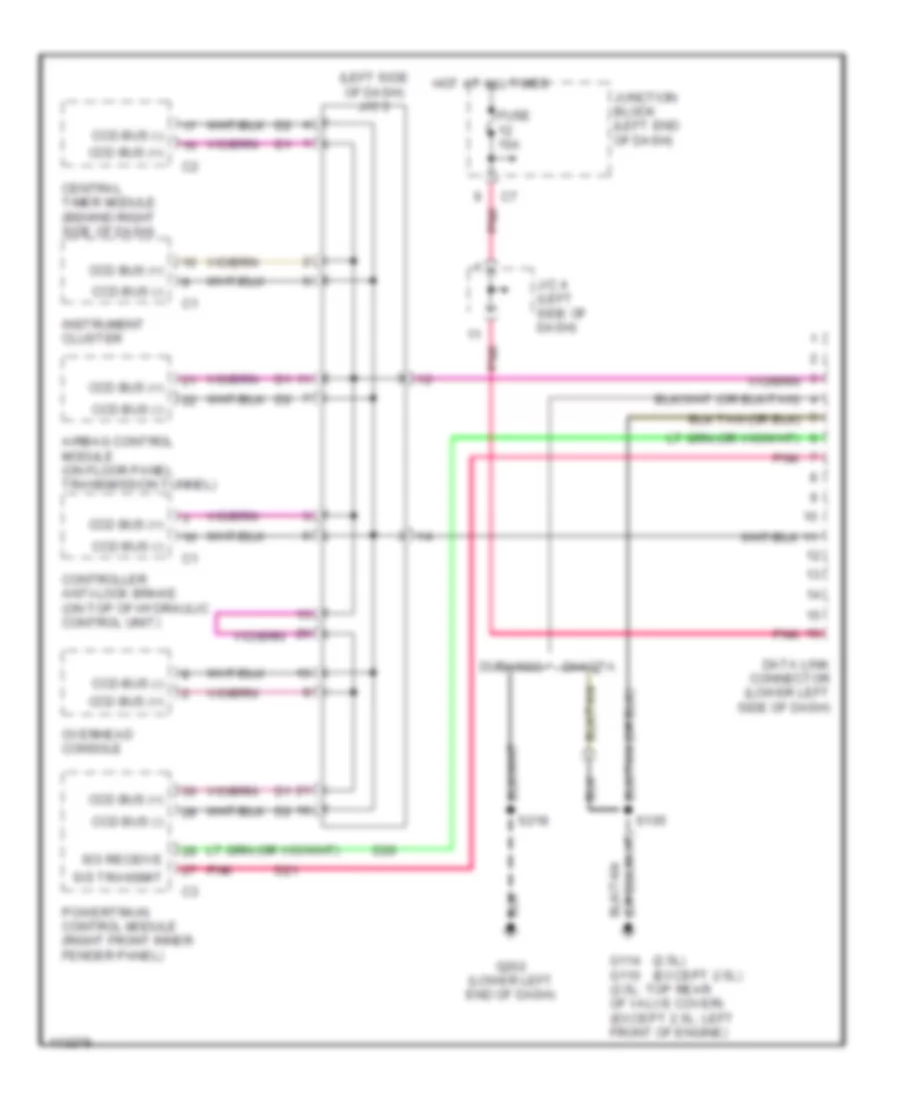

Электросхема компьютерной линии передачи данных CAN для Dodge Durango 1999

Электросхема компьютерной линии передачи данных CAN для Dodge Durango 1999 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема компьютерной линии передачи данных CAN для Dodge Durango 1999 - Список элементов:

  • (2.5l) (except 2.5l)
  • (left side of dash) j/c 3
  • Airbag control module (on floor panel transmission tunnel)
  • Ccd bus (+)
  • Ccd bus (-)
  • Central timer module (behind right side of dash)
  • Controller anti-lock brake (on top of hydraulic control unit)
  • D20
  • D21
  • Dakota
  • Data link connector (lower left side of dash)
  • Durango
  • Fuse 15a
  • G114 g110 (2.5l: top rear of valve cover) (except 2.5l: left front of engine)
  • G202 (lower left end of dash)
  • Hot at all times
  • Instrument cluster
  • J/c 4 (left side of dash)
  • Junction block (left end of dash)
  • Overhead console
  • Pnk
  • Powertrain control module (right front inner fender panel)
  • S105
  • S218
  • Sci receive
  • Sci transmit
