Электросхемы Магнитола Мультимедия Dodge Durango 1999

Магнитола Мультимедия

Электросхемы магнитолы, С усилитель для Dodge Durango 1999

Электросхемы магнитолы, С усилитель для Dodge Durango 1999 - Список элементов:

• Amp l door (+)
• Amp l door (-)
• Amp l rear (+)
• Amp l rear (-)
• Amp r door (+)
• Amp r door (-)
• Amp r rear (+)
• Amp r rear (-)
• Amplifier
• Antenna
• Ccd bus (+)
• Ccd bus (-)
• Central timer module (behind right side of dash)
• Clockspring
• Dimmer
• Dimmer sig
• Exterior lights
• Fuse 12 15a
• Fuse 14 15a
• Fuse 4 15a
• Fuse 5 5a
• Fuse 8 10a
• Fused b(+)
• Fused ign
• G201 (lower right end of dash)
• Ground
• Head
• Headlamp switch
• Hot at all times
• Hot in run or acc
• Joint connector (behind left side of dash)
• Joint connector 3 (behind left side of dash)
• Junction block (left end of dash)
• L front (+)
• L front (-)
• L rear (+)
• L rear (-)
• L107
• Left door tweeter
• Left door woofer
• Left rear speaker
• Left remote radio switch
• Lf spkr (+)
• Lf spkr (-)
• Lr spkr (+)
• Lr spkr (-)
• Nca
• Off
• Park
• Parklamp
• Pnk
• Preset
• R front (+)
• R front (-)
• R rear (+)
• R rear (-)
• Radio
• Radio 12v
• Radio cntrl mux
• Rf spkr (+)
• Rf spkr (-)
• Right door tweeter
• Right door woofer
• Right rear speaker
• Right remote radio switch
• Rr spkr (+)
• Rr spkr (-)
• S215
• S216 (steering wheel jumper harn)
• S217
• S225
• S240
• S330 (in door harness)
• S331 (in door harness)
• S333 (in door harness) s332
• Seek dn
• Seek up
• Vol dn
• Vol up
• X12
• X51
• X52
• X53
• X54
• X55
• X56
• X57
• X58
• X60

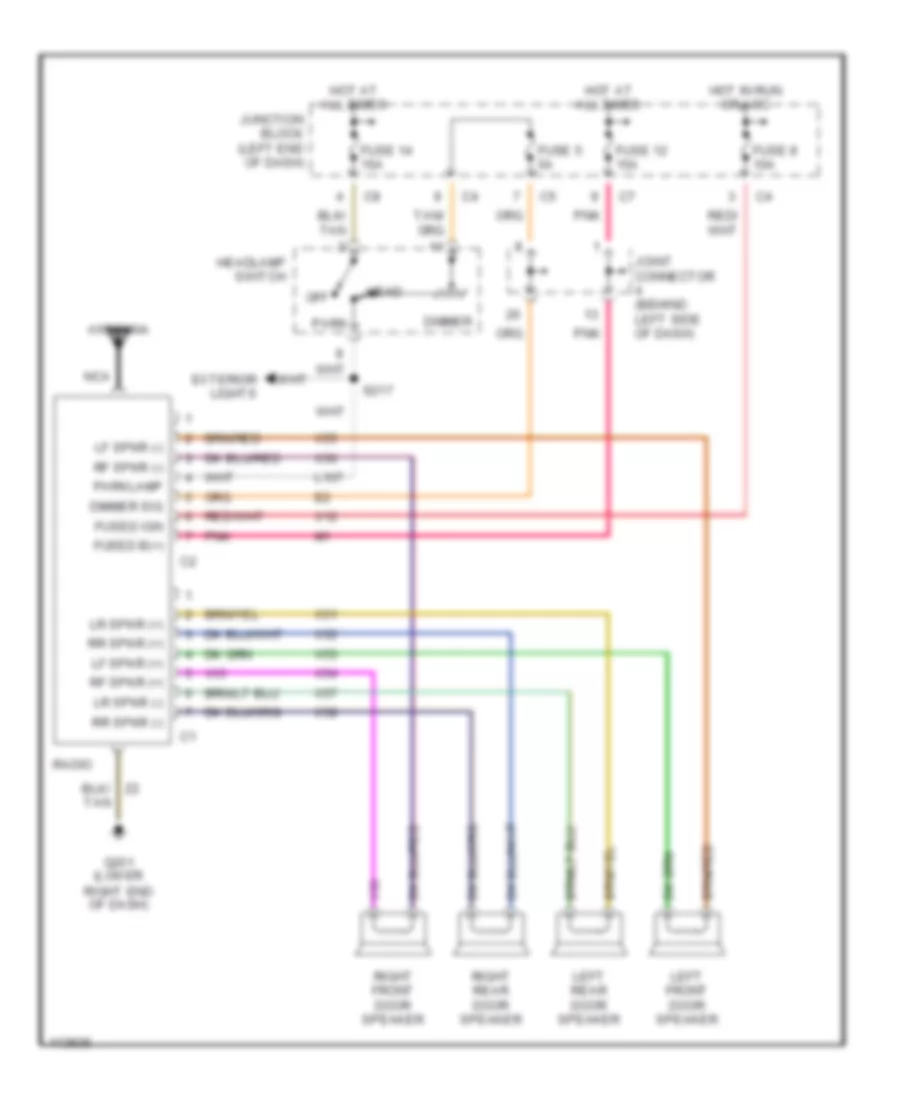

Электросхемы магнитолы, без усилитель для Dodge Durango 1999

Электросхемы магнитолы, без усилитель для Dodge Durango 1999 - Список элементов:

• Antenna
• Dimmer
• Dimmer sig
• Exterior lights
• Fuse 12 15a
• Fuse 14 15a
• Fuse 5 5a
• Fuse 8 10a
• Fused b(+)
• Fused ign
• G201 (lower right end of dash)
• Head
• Headlamp switch
• Hot at all times
• Hot in run or acc
• Joint connector (behind left side of dash)
• Junction block (left end of dash)
• L107
• Left front door speaker
• Left rear door speaker
• Lf spkr (+)
• Lf spkr (-)
• Lr spkr (+)
• Lr spkr (-)
• Nca
• Off
• Park
• Parklamp
• Pnk
• Radio
• Rf spkr (+)
• Rf spkr (-)
• Right front door speaker
• Right rear door speaker
• Rr spkr (+)
• Rr spkr (-)
• S217
• X12
• X51
• X52
• X53
• X54
• X55
• X56
• X57
• X58
