СИСТЕМА УСИЛИТЕЛЯ РУЛЯ

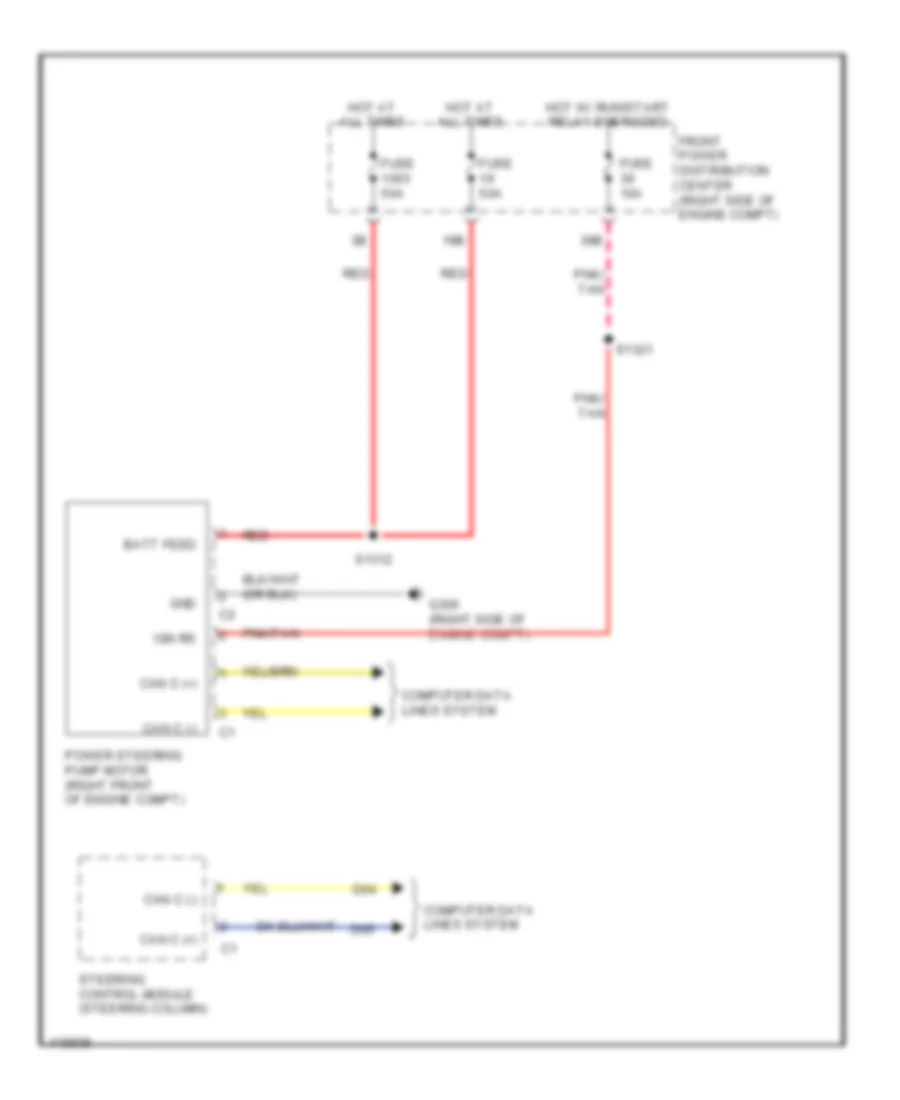

Электросхема усилителя руля для Dodge Charger SRT-8 2014

Электросхема усилителя руля для Dodge Charger SRT-8 2014 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема усилителя руля для Dodge Charger SRT-8 2014 - Список элементов:

  • 19b
  • 39b
  • Batt feed
  • Can c (+)
  • Can c (-)
  • Computer data lines system
  • D64
  • D65
  • Front power distribution center (right side of engine compt)
  • Fuse 10a
  • Fuse 50a
  • G306 (right side of engine compt)
  • Gnd
  • Hot at all times
  • Hot w/ run/start relay energized
  • Ign rs
  • Pnk/ tan
  • Pnk/tan
  • Power steering pump motor (right front of engine compt)
  • Red
  • S1312
  • S1321
  • Steering control module (steering column)
