Электросхемы Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Porsche 911 Carrera S 2009

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

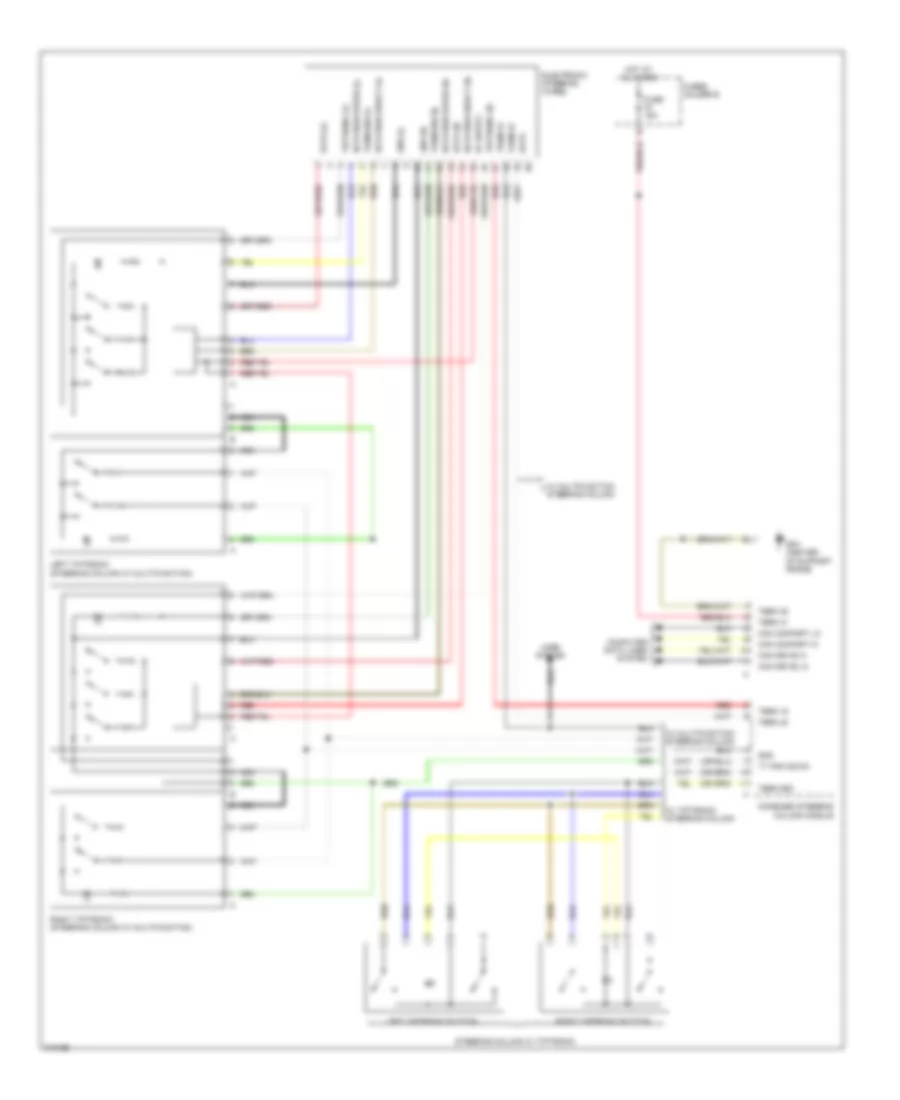

Электросхема автоматической коробки передач АКПП для Porsche 911 Carrera S 2009

Электросхема автоматической коробки передач АКПП для Porsche 911 Carrera S 2009 - Список элементов:

• Can comfort hi
• Can comfort lo
• Can drive hi
• Can drive lo
• Combined steering column module
• Computer data lines system
• Data
• Data (l)
• Data (r)
• Electronic steering wheel
• Fuse f3 15a
• Fuses holder b
• Gnd
• Gnd (l)
• Gnd (r)
• Gp4 (center of support frame)
• Horn system
• Hot at all times
• Left tiptronic (steering column w/ multifunction)
• Left tiptronic button
• Nca
• Red
• Right tiptronic (steering column w/ multifunction)
• Right tiptronic button
• Rotation direct (l)
• Rotation direct (r)
• Rotation speed (l)
• Rotation speed (r)
• Steering column w/ tiptronic
• Term 15
• Term 30
• Term 31
• Term 58d
• Term 58d (l)
• Term 58d (r)
• Tiptronic (l)
• Tiptronic (r)
• Trem 15
• Tt pdk down
• W/ multifunction steering column
• W/ tiptronic steering column

схема PDK (1 из 2) для Porsche 911 Carrera S 2009

схема PDK (1 из 2) для Porsche 911 Carrera S 2009 - Список элементов:

• Can drive high
• Can drive low
• Computer data lines system
• Data
• Dme control unit (left front of engine compt)
• Fuse f1 15a
• Fuse f9 7.5a
• Fuses holder b
• Gp pdk
• Gp7 (under driver's seat)
• Hot at all times
• Hot w/ terminal 86s relay energized
• Instrument cluster
• Keylock
• Lever
• Pas (driver identification) control unit (behind left side of dash)
• Pdk control unit
• Power distribution system
• Selector
• Selector lever control unit
• Shiftlock
• Shiftlock interlock
• Shiftlock+
• Shiftlock-
• St interlock
• Terminal 15
• Terminal 30
• Terminal 31
• Terminal 86s

схема PDK (2 из 2) для Porsche 911 Carrera S 2009

схема PDK (2 из 2) для Porsche 911 Carrera S 2009 - Список элементов:

• 5v sply
• Analog 1
• Analog 2
• Distance sens
• Distance sens 1
• Distance sens 2
• Distance sens 3
• Distance sens 4
• Fuse f5 15a
• Fuses holder c
• Hot w/ terminal 15 relay energized
• Oil temp
• Pdk control unit
• Power distribution system
• Press regulator 1
• Press regulator 2
• Press regulator 3
• Press regulator 4
• Press regulator 5
• Press regulator 6
• Red
• Rpm sens
• Sens gnd
• Sens gnd 2
• Sol vlv 1
• Sol vlv 2
• Spd
• Sply
• Sply 2
• Sply 3
• Sply 8
• Transmission dp
• Transmission dp2
