Электросхемы Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Dodge Journey Crew 2010

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

2.4L

2.4L, Электросхема автоматической коробки передач АКПП для Dodge Journey Crew 2010

2.4L, Электросхема автоматической коробки передач АКПП для Dodge Journey Crew 2010 - Список элементов:

• (left rear of engine)
• (left rear of engine) s143
• (left side of engine compt) s114
• (top left side of engine) s101
• 2-4 control
• 2-4 press sig
• 2/4 control
• 2/4 press sig
• 87a
• A209
• Asd ctrl fd 1
• Asd rly fd
• Asd rtn
• B (+)
• Btsi control
• Bus (-) can
• C112
• C116
• C200
• Can bus (+)
• Can bus (-)
• Can bus 2 (+)
• Can bus 2 (-)
• Circuit board
• Computer data lines system
• D64
• D65
• Downshift sig
• Engine controls system
• F342
• Fuse j18 20a
• Fuse m19 25a
• Fuse m28 10a
• Fused b(+)
• G102 (left rear of engine compt)
• G300 (right kick panel)
• Gnd
• Ground
• Hot at all times
• Hot w/ auto shut down relay energized
• Input speed sensor (left side of transmission)
• Input speed sig
• K900
• L/r control
• L/r press sig
• Line press sig
• Line pressure sensor/ variable force solenoid assembly
• Lp vfs ctrl
• Od control
• Od press sig
• Output speed sensor (left side of transmission)
• Output speed sig
• Pnk/red
• Powertrain control module (left side of engine compt)
• Prk/neut sig
• Red
• S105
• S107 (left rear of engine)
• S113
• S142 (left of transmission)
• S144 (left rear of engine)
• S309
• Sens rtn
• Shift lever assembly (under center console)
• Spd snsr rtn
• Swd batt fd
• T118
• T13
• T14
• T15
• T16
• T19
• T20
• T38
• T41
• T42
• T44
• T47
• T50
• T52
• T54
• T59
• T60
• T853
• T854
• Totally integrated power module (left rear of engine compt)
• Trans rng
• Trans temp sig
• Transmission control (on pcb) relay
• Transmission range sensor (left side of transmission)
• Transmission solenoid/pressure switch assembly (left side of transmission)
• Transmission temperature sig sns rtn
• Trs c2 sig
• Trs c2 sig trans rng temp snsr sig
• Trs c3 sig
• Trs c4 sig
• Trs park sig
• Ud control
• Upshift sig
• Vlp rtn
• Wireless ignition node
• Z902

3.5L

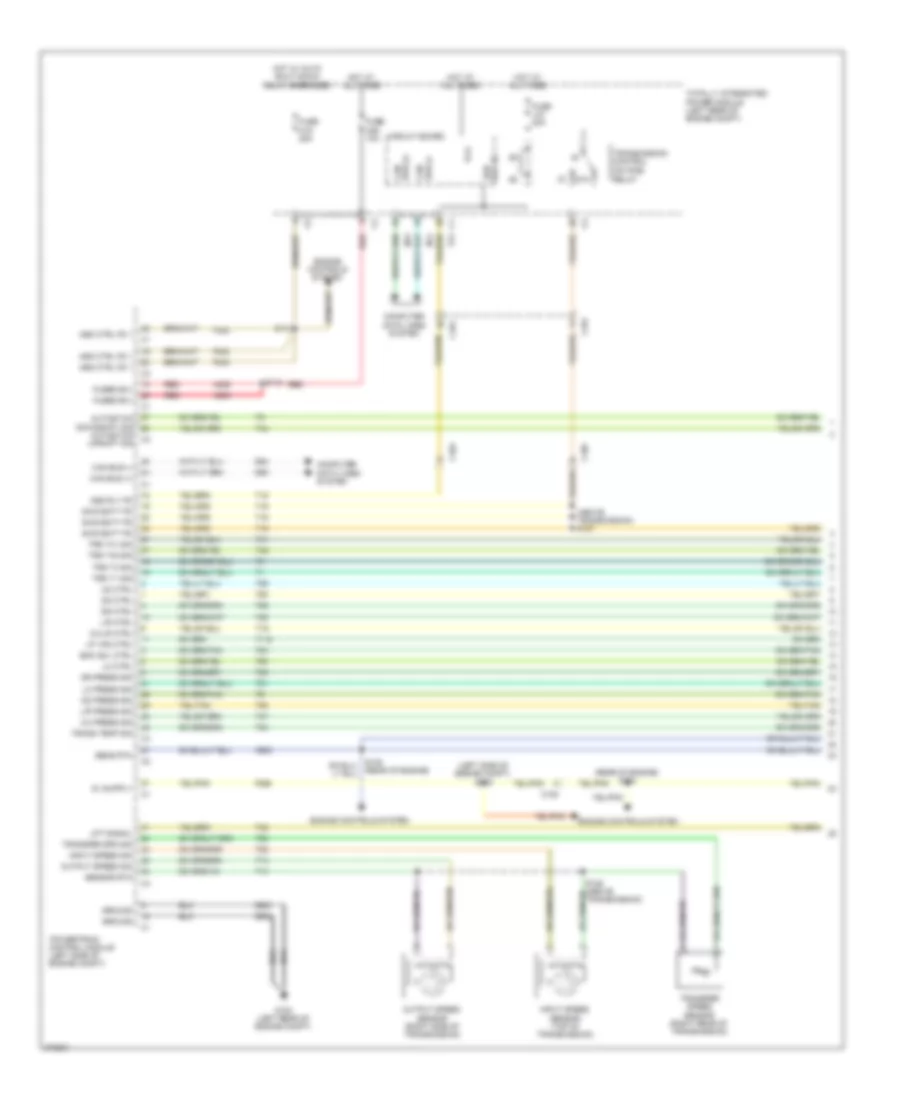

3.5L, Электросхема автоматической коробки передач АКПП (1 из 2) для Dodge Journey Crew 2010

3.5L, Электросхема автоматической коробки передач АКПП (1 из 2) для Dodge Journey Crew 2010 - Список элементов:

• (above transmission) s127
• (left side of engine compt) s119
• (on pcb)
• (rear of engine)
• (rear of engine) s104
• 2/4 press sig
• 2/4-lr ctrl
• 87a
• A209
• Asd ctrl fd 1
• Asd rly fd
• Autostick downshift sig
• Autostick upshift sig
• B (+)
• Bus (+) can
• C101
• C103
• C105
• Can bus (+)
• Can bus (-)
• Circuit board
• Computer data lines system
• D64
• D65
• Dr press sig
• Ds ctrl
• Emc sol ctrl
• Engine controls system
• F342
• F856
• Fuse j18 20a
• Fuse m19 25a
• Fuse m28 10a
• Fused b(+)
• G102 (left rear of engine compt)
• Ground
• Hot at all times
• Hot w/ auto shut down relay energized
• Input speed sensor (top of transmission)
• Input speed sig
• K900
• L/r ctrl
• L/r press sig
• Lc ctrl
• Lc press sig
• Lp vfs ctrl
• Lpt signal
• Od ctrl
• Od press sig
• Output speed sensor (right side of transmission)
• Output speed sig
• Powertrain control module (left side of engine compt)
• Red
• Relay
• Rly fd asd
• S113
• S118
• S125 (above transmission)
• Sens rtn
• Sensor rtn
• Swd batt fd
• T118
• T13
• T14
• T15
• T16
• T19
• T20
• T38
• T41
• T42
• T44
• T47
• T50
• T52
• T54
• T59
• T60
• T80
• T81
• T82
• T83
• T84
• T85
• Totally integrated power module (left rear of engine compt)
• Trans temp sig
• Transfer spd sig
• Transfer speed sensor (right rear of transmission)
• Transmission control
• Trs t1 sig
• Trs t3 sig
• Trs t41 sig
• Trs t42 sig
• Ud ctrl
• Z902

3.5L, Электросхема автоматической коробки передач АКПП (2 из 2) для Dodge Journey Crew 2010

3.5L, Электросхема автоматической коробки передач АКПП (2 из 2) для Dodge Journey Crew 2010 - Список элементов:

• 2/4 control
• 2/4 press sig
• Btsi control
• C105
• C112
• C200
• Can bus 2 (+)
• Can bus 2 (-)
• Computer data lines system
• Downshift sig
• Dr control
• Ds control
• Emc sol control
• G300 (right kick panel)
• Gnd
• L/r control
• L/r press sig
• Lc control
• Lc press sig
• Line press sig
• Lp vfs control
• Od control
• Od press sig
• S309
• Sens rtn
• Shift lever assembly (under center console)
• Swd batt fd
• Trans temp sig
• Transmission solenoid/pressure switch assembly (left side of transmission)
• Trs park sig
• Trs t1 sig
• Trs t3 sig
• Trs t41 sig
• Trs t42 sig
• Ud control
• Upshift sig
• Wireless ignition node

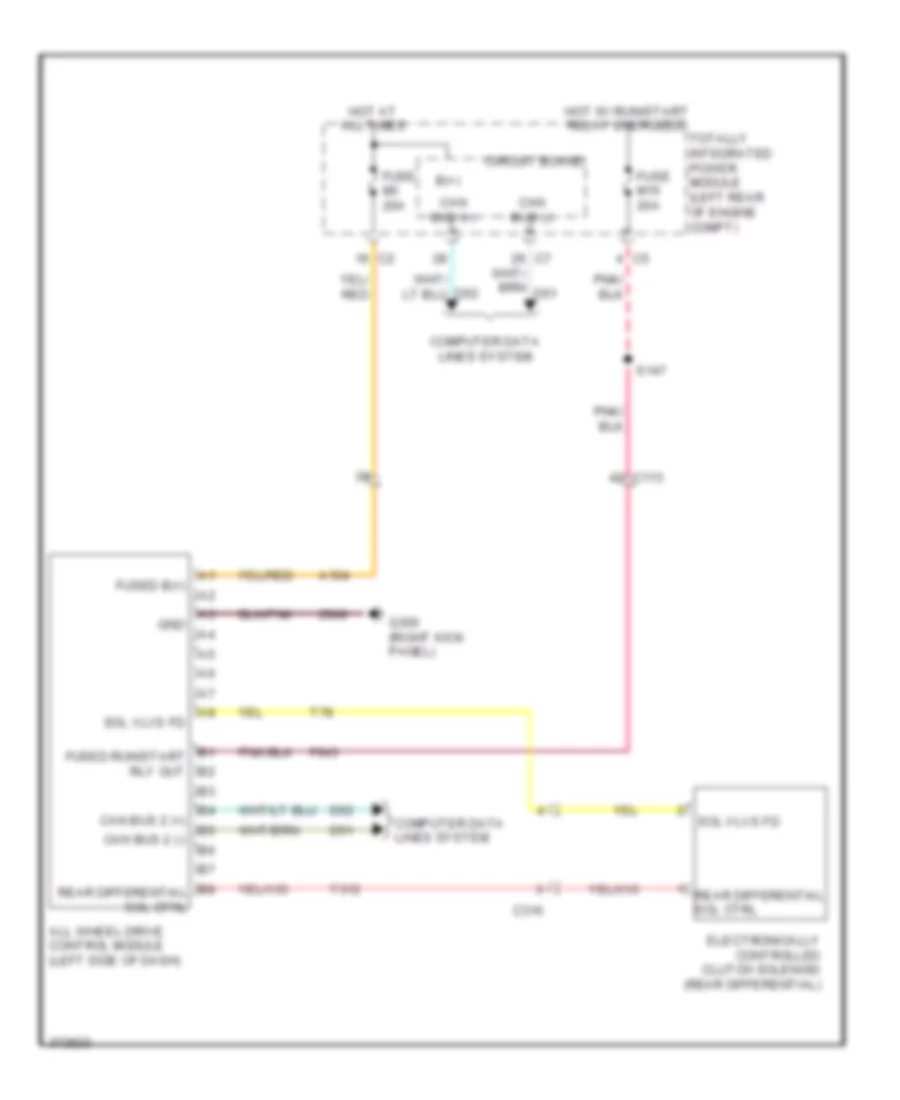

3.5L, Электросхема полного привода AWD для Dodge Journey Crew 2010

3.5L, Электросхема полного привода AWD для Dodge Journey Crew 2010 - Список элементов:

• A104
• All wheel drive control module (left side of dash)
• B(+)
• B1 fused run/start rly out b2
• B8 rear differential sol ctrl
• C113
• C316
• Can bus (+)
• Can bus (-)
• Can bus 2 (+)
• Can bus 2 (-)
• Circuit board
• Computer data lines system
• D51
• D52
• Electronically controlled clutch solenoid (rear differential)
• F943
• Fuse m15 20a
• Fuse m3 20a
• Fused b(+)
• G300 (right kick panel)
• Gnd
• Hot at all times
• Hot w/ run/start relay energized
• Rear differential sol ctrl
• S147
• Sol vlvs fd
• T312
• T78
• Totally integrated power module (left rear of engine compt)
• Z908
