ПРИВОД ЛЮКА И КРЫШИ

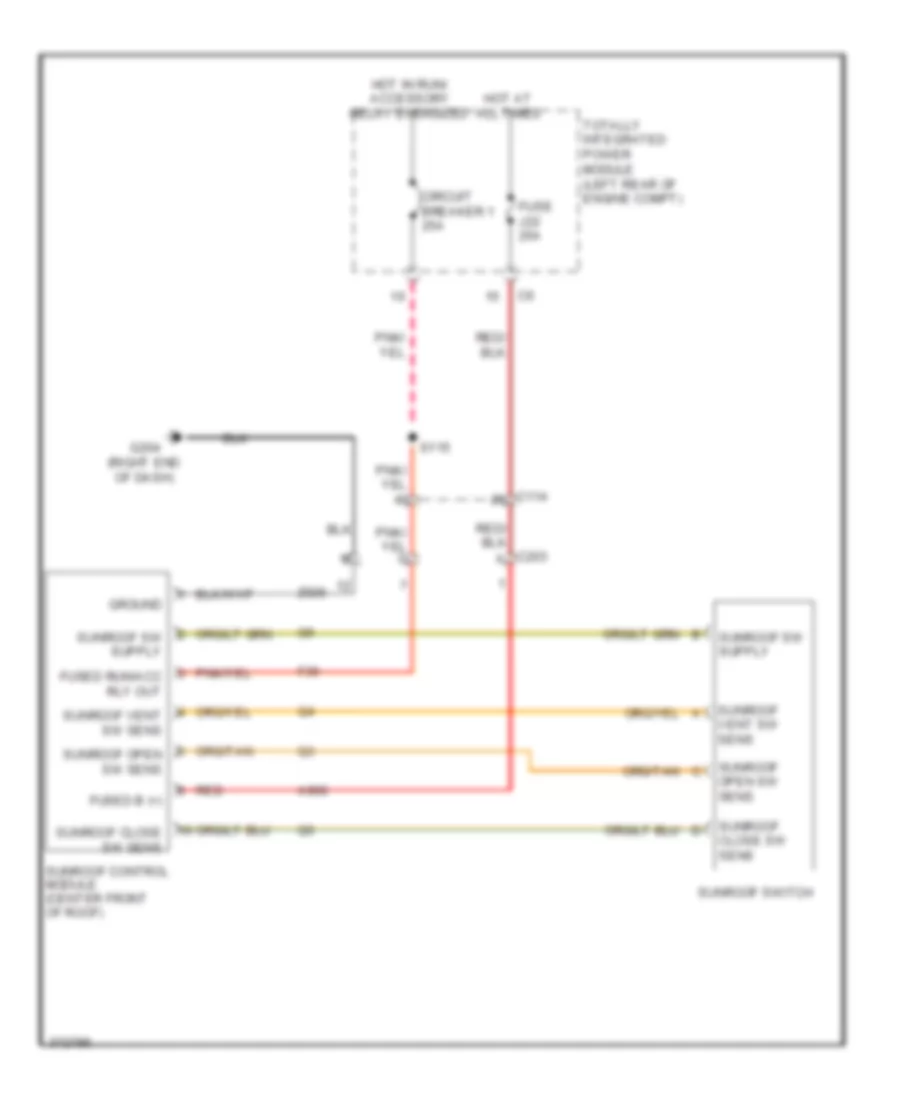

Электросхема привода люка или крыши для Dodge Journey Crew 2010

Электросхема привода люка или крыши для Dodge Journey Crew 2010 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема привода люка или крыши для Dodge Journey Crew 2010 - Список элементов:

  • A906
  • C114
  • C203 a
  • Circuit breaker 1 25a
  • F30
  • Fuse j22 25a
  • Fused b (+)
  • Fused run/acc rly out
  • G204 (right end of dash)
  • Ground
  • Hot at all times
  • Hot in run/ accessory relay energized
  • Red
  • S115
  • Sunroof close sw sens
  • Sunroof control module (center front of roof)
  • Sunroof open sw sens
  • Sunroof switch
  • Sunroof vent sw sens
  • Totally integrated power module (left rear of engine compt)
  • Z926
