Звуковой сигнал Гудок

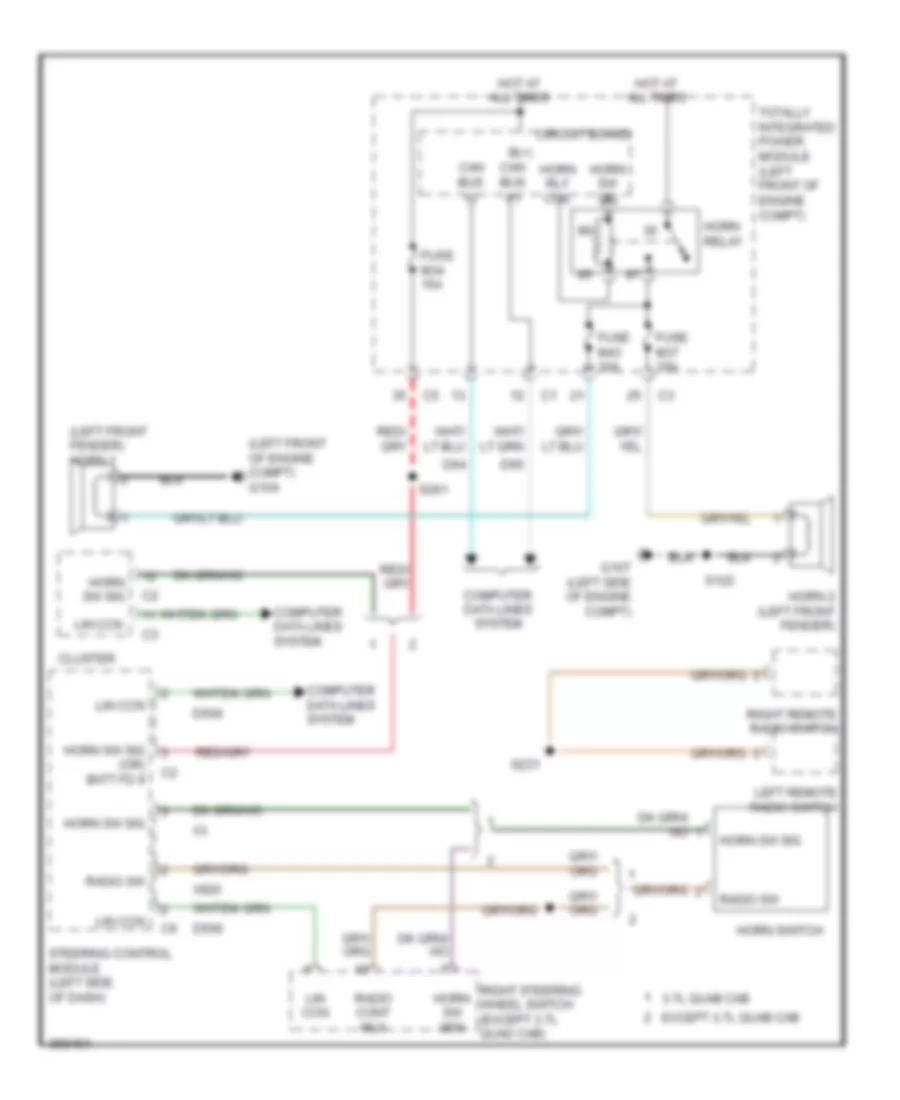

Электросхема звукового сигнал Гудка для Dodge Pickup R3500 2010

Электросхема звукового сигнал Гудка для Dodge Pickup R3500 2010 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема звукового сигнал Гудка для Dodge Pickup R3500 2010 - Список элементов:

  • (left front fender) horn 1
  • (left front of engine compt) g104
  • 3.7l quab cab
  • B(+)
  • Can bus (+)
  • Can bus (-)
  • Circuit board
  • Cluster
  • Computer data lines system
  • D506
  • D64
  • D65
  • Except 3.7l quab cab
  • Fuse m34 15a
  • Fuse m37 10a
  • Fuse m43 10a
  • G107 (left side of engine compt)
  • Horn 2 (left front fender)
  • Horn relay
  • Horn rly coil
  • Horn sw sen
  • Horn sw sig
  • Horn sw sig (or) batt fd 9
  • Horn switch
  • Hot at all times
  • Left remote radio switch
  • Lin ccn
  • Radio cont mux
  • Radio sw
  • Right remote radio switch
  • Right steering wheel switch (except 3.7l quad cab)
  • S122
  • S231
  • S261
  • Steering control module (left side of dash)
  • Totally integrated power module (left front of engine compt)
  • X920
