Электросхемы ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ Audi A6 Premium Plus 2013

ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ

схема датчика износа тормозов для Audi A6 Premium Plus 2013

схема датчика износа тормозов для Audi A6 Premium Plus 2013 - Список элементов:

• (left side of luggage compt) g50
• Computer data lines system
• Display unit
• Fuse 30a
• Fuse panel d (under left side of dash)
• G43 (behind right kick panel)
• G44 (behind left kick panel)
• Hot at all times
• Instrument cluster control module
• Left front brake pad wear sensor
• Left rear brake pad wear sensor
• Right front brake pad wear sensor
• Right rear brake pad wear sensor
• T16c
• T17c
• T32
• T32a
• Vehicle electrical system control module (left end of dash)

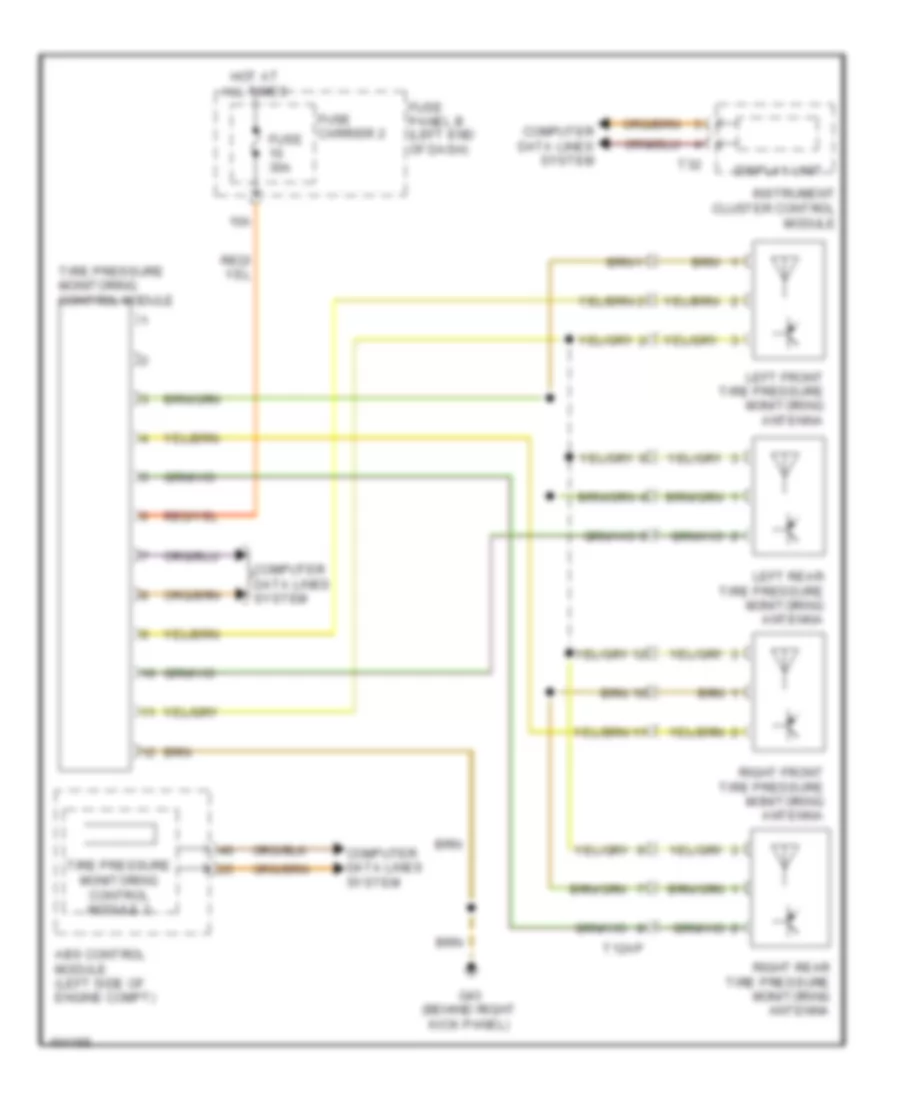

Электросхема системы контроля давления в шинах для Audi A6 Premium Plus 2013

Электросхема системы контроля давления в шинах для Audi A6 Premium Plus 2013 - Список элементов:

• 10a
• Abs control module (left side of engine compt)
• Computer data lines system
• Display unit
• Fuse 30a
• Fuse carrier 2
• Fuse panel b (left end of dash)
• G43 (behind right kick panel)
• Hot at all times
• Instrument cluster control module
• Left front tire pressure monitoring antenna
• Left rear tire pressure monitoring antenna
• Right front tire pressure monitoring antenna
• Right rear tire pressure monitoring antenna
• T12ap
• T32
• Tire pressure monitoring control module
• Tire pressure monitoring control module 2
