Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

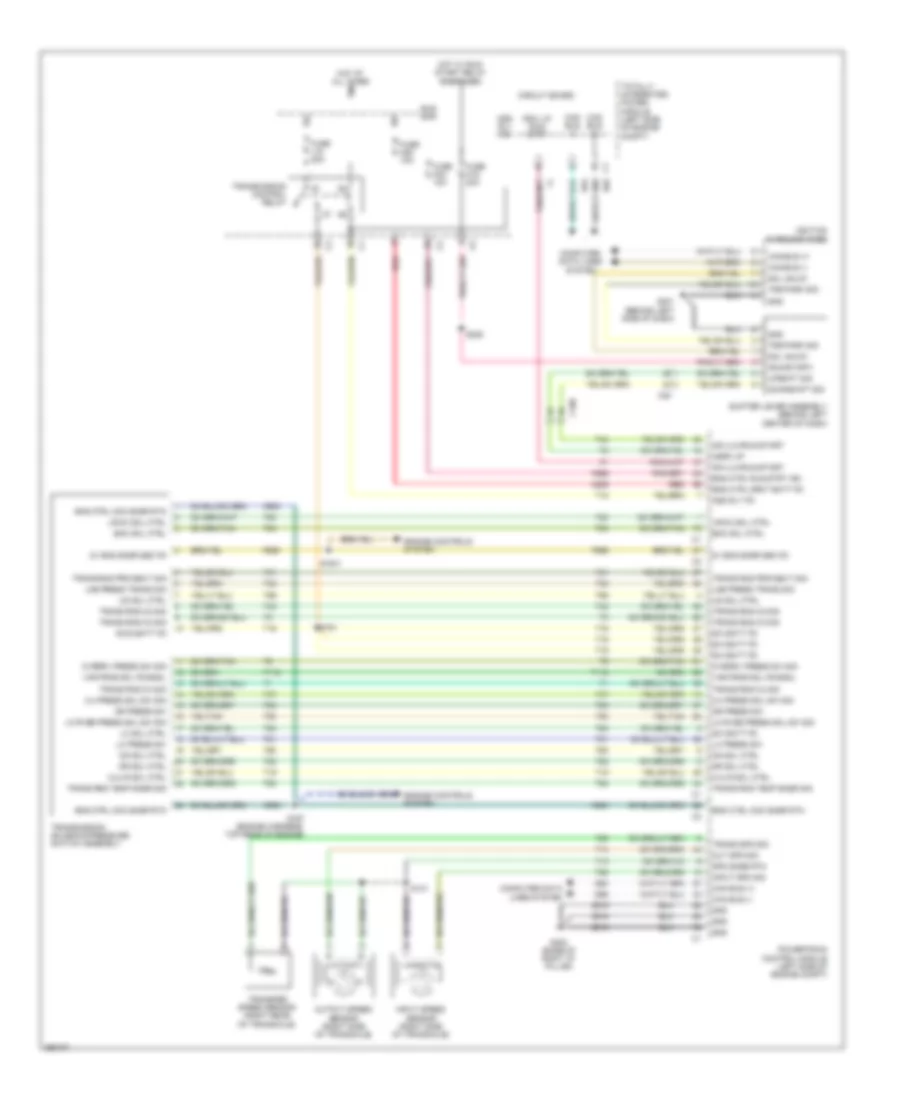

Электросхема коробки передач АКПП для Dodge Grand Caravan SXT 2012

Электросхема коробки передач АКПП для Dodge Grand Caravan SXT 2012 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема коробки передач АКПП для Dodge Grand Caravan SXT 2012 - Список элементов:

  • (run-start)
  • 2-4 press sol sw sig
  • 2-4/lr sol ctrl
  • 5v eng snsr sec fd
  • A209
  • Asd rly fd
  • Asrk up
  • Bus bar
  • C100
  • C20
  • Can bus (+)
  • Can bus (-)
  • Circuit board
  • Computer data lines system
  • D64
  • D65
  • Downshift sig
  • Dr press sw
  • Dr sol ctrl
  • Emc sol ctrl
  • End ctel com snsr rtn
  • Eng ctrl com snsr rtn
  • Eng ctrl drct batt fd
  • Eng ctrl run/strt ign
  • Engine controls system
  • F856
  • Fuse j18 20a
  • Fuse m15 20a
  • Fuse m28 10a
  • Fuse m33 10a
  • G201 (behind left side of dash)
  • G302 (base of right "d" pillar)
  • Gnd
  • Hot at all times
  • Hot w/ run/ start relay energized
  • Idn ulk/run/start
  • Ignition wireless node
  • Ignu lk/ run/ strt
  • Input spd sig
  • Input speed sensor (right side of transaxle)
  • K900
  • Lc press sw
  • Lc sol ctrl
  • Lne press trans sig
  • Lo rvse press sol sw sig
  • Lr/cc sol ctrl
  • Od sol ctrl
  • Out spd sig
  • Output speed sensor (right side of transaxle)
  • Ovrdrv press sw sig
  • Powertrain control module (left side of engine compt)
  • Red
  • S131
  • S161
  • S1641
  • S167 (engine harness, top rear of engine)
  • S225
  • Shifter lever assembly (behind left center of dash)
  • Sol unlck
  • Spd snse rtn
  • Sw batt fd
  • Swd batt fd
  • T118
  • T13
  • T14
  • T15
  • T16
  • T19
  • T20
  • T38
  • T41
  • T42
  • T44
  • T47
  • T50
  • T52
  • T54
  • T59
  • T60
  • T80
  • T81
  • T82
  • T83
  • T84
  • T85
  • Totally integrated power module (left side of engine compt)
  • Trans rng c2 sig
  • Trans rng c3 sig
  • Trans rng c4 sig
  • Trans rng prk/neut sig
  • Trans rng temp snsr sig
  • Trans spd sig
  • Transfer speed sensor (right rear of transaxle)
  • Transmission control relay
  • Transmission solenoid/pressure switch assembly
  • Trs park sig
  • Ud sol ctrl
  • Upshift sig
  • Var frce sol fd/sgnl
  • Z916
