Звуковой сигнал Гудок

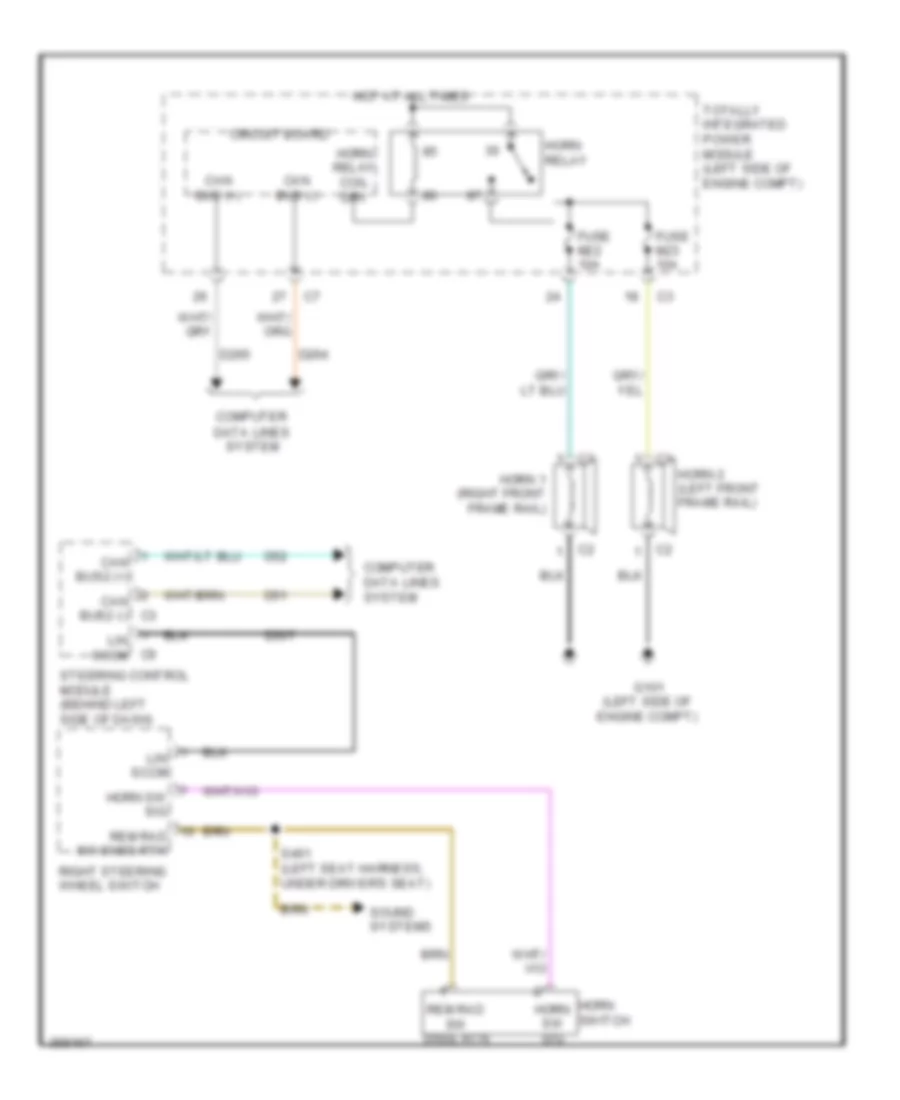

Электросхема звукового сигнал Гудка для Dodge Grand Caravan SXT 2012

Электросхема звукового сигнал Гудка для Dodge Grand Caravan SXT 2012 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема звукового сигнал Гудка для Dodge Grand Caravan SXT 2012 - Список элементов:

  • Can bus (+)
  • Can bus (-)
  • Can bus2 (+)
  • Can bus2 (-)
  • Circuit board
  • Computer data lines system
  • D264
  • D265
  • D507
  • D51
  • D52
  • Fuse m22 10a
  • Fuse m23 10a
  • G101 (left side of engine compt)
  • Horn 1 (right front frame rail)
  • Horn 2 (left front frame rail)
  • Horn relay
  • Horn relay coil drv
  • Horn sw sig
  • Horn switch
  • Hot at all times
  • Lin sccm
  • Rem rad sw snse rtn
  • Right steering wheel switch
  • S461 (left seat harness, under driver's seat)
  • Sound systems
  • Steering control module (behind left side of dash)
  • Totally integrated power module (left side of engine compt)
