Электросхемы СИСТЕМА КРУИЗКОНТРОЛЯ Dodge Grand Caravan SXT 2012

СИСТЕМА КРУИЗКОНТРОЛЯ

Электросхема системы круизконтроля (1 из 2) для Dodge Grand Caravan SXT 2012

Электросхема системы круизконтроля (1 из 2) для Dodge Grand Caravan SXT 2012 - Список элементов:

• 5 vol
• Accelerator pedal position sensor (top of accelerator pedal assembly)
• App sens
• App sens gnd 1
• App sens gnd 2
• App sig 1
• App sig 2
• Brake sig 1
• Brake sig 2
• C100
• Etc motor (+)
• Etc motor (-)
• F852
• Fuse m1 15a
• Fuse m37 10a
• Gnd 1
• Gnd 2
• Hot at all times
• Hot w/ run/ start relay energized
• Input speed sns sig
• K122
• K124
• K126
• K167
• K22
• K23
• K29
• K400
• K854
• K855
• K922
• Output speed sens sig
• Output speed sensor (top of transaxle)
• Powertrain control module (left side of engine compt)
• S131
• S164
• S321
• S473
• Sens rtn
• Spd ctrl sw fd
• Speed sens gnd
• Speed sig
• Sw spd ctrl rdnt fd
• Sw spd ctrl rtn
• T13
• T14
• T52
• T85
• Totally integrated power module (left side of engine compt)
• Tp sens gnd
• Tp sig 1
• Tp sig 2
• Transfer speed sensor (right rear of transaxle)

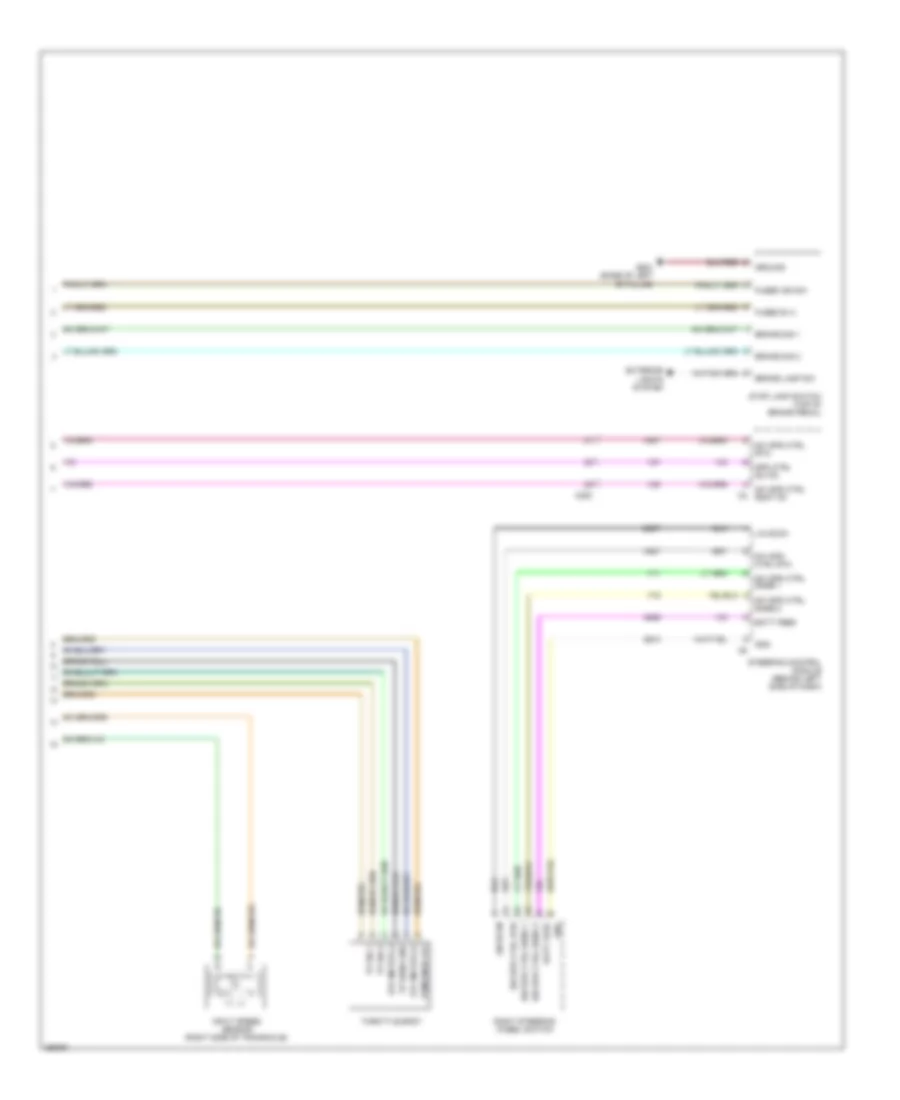

Электросхема системы круизконтроля (2 из 2) для Dodge Grand Caravan SXT 2012

Электросхема системы круизконтроля (2 из 2) для Dodge Grand Caravan SXT 2012 - Список элементов:

• A929
• Batt feed
• Brake lamp sw
• Brake sig 1
• Brake sig 2
• C200
• D507
• Etc motor (+)
• Etc motor (-)
• Exterior lights system
• Fused b (+)
• Fused ign sw
• G300 (base of left "b" pillar)
• Gnd
• Ground
• Input speed sensor (right side of transaxle)
• Lin sccm
• Prim snsr fd1
• Right steering wheel switch
• Spd ctrl sw fd
• Steering control module (behind left side of dash)
• Stop lamp switch (top of brake pedal)
• Sw spd ctrl rdnt fd
• Sw spd ctrl rtn
• Sw spd ctrl sens 1
• Sw spd ctrl sens 2
• Sw spd ctrl snse 1
• Sw spd ctrl snse 2
• Throttle body
• Tp sens gnd
• Tp sig 1
• Tp sig 2
• V37
• V38
• V71
• V72
• V937
• Z910
