Электросхемы Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Dodge Sprinter 3500 2005

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

Электросхема автоматической коробки передач АКПП для Dodge Sprinter 3500 2005

Электросхема автоматической коробки передач АКПП для Dodge Sprinter 3500 2005 - Список элементов:

• (behind left side of dash)
• (near data link connector) s257
• 1-2/4-5 sol ctrl
• 2-3 sol ctrl
• 3-4 sol ctrl
• B/u lp sw
• Bk lp sw
• Can c bus (+)
• Can c bus (-)
• Computer data lines system
• Data link connector (under dash)
• Electrohydraulic control unit (bottom of trans)
• Exterior lights system
• Fuse 10a
• Fuse 15a
• Fuse block 1 (under steering column)
• Fuse block 2 (under driver's seat)
• G202 (under driver's seat)
• G203
• Ground
• Hot at all times
• Hot in run or start
• Ign sw out
• Interior lights system
• K-abs/shift
• K-tcm/radio
• Lamp driver
• Mod pres sol ctrl
• N2 in spd sens
• N2 input spd sensor
• N3 input spd sens
• N3 input spd sensor
• Pnk
• Red
• Relay block (under driver's seat)
• S229 (left side of engine compt)
• S258 (near tcm)
• Sens ground
• Sensor ground
• Shift pres sol ctrl
• Shifter assembly
• Tcc sol ctrl
• Temp sens p/n
• Temp sens p/n sw
• Trans rly out
• Transmission control module (tcm) (in engine compartment)
• Transmission relay

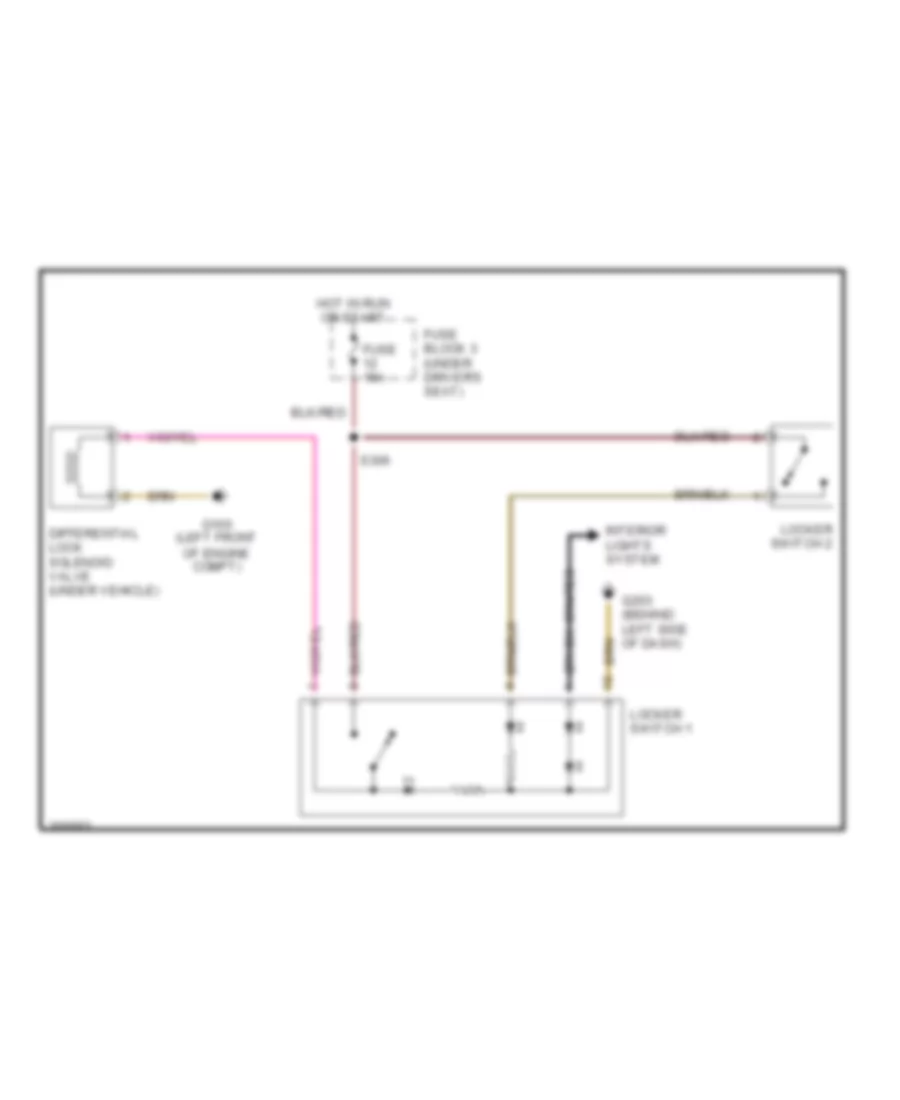

Электросхема блокировки заднего дифференциала для Dodge Sprinter 3500 2005

Электросхема блокировки заднего дифференциала для Dodge Sprinter 3500 2005 - Список элементов:

• Differential lock solenoid valve (under vehicle)
• Fuse 15a
• Fuse block 3 (under driver's seat)
• G100 (left front of engine compt)
• G203 (behind left side of dash)
• Hot in run or start
• Interior lights system
• Locker switch 1
• Locker switch 2
• S306
