Электросхемы Звуковой сигнал Гудок Audi A3 Quattro 2009

Звуковой сигнал Гудок

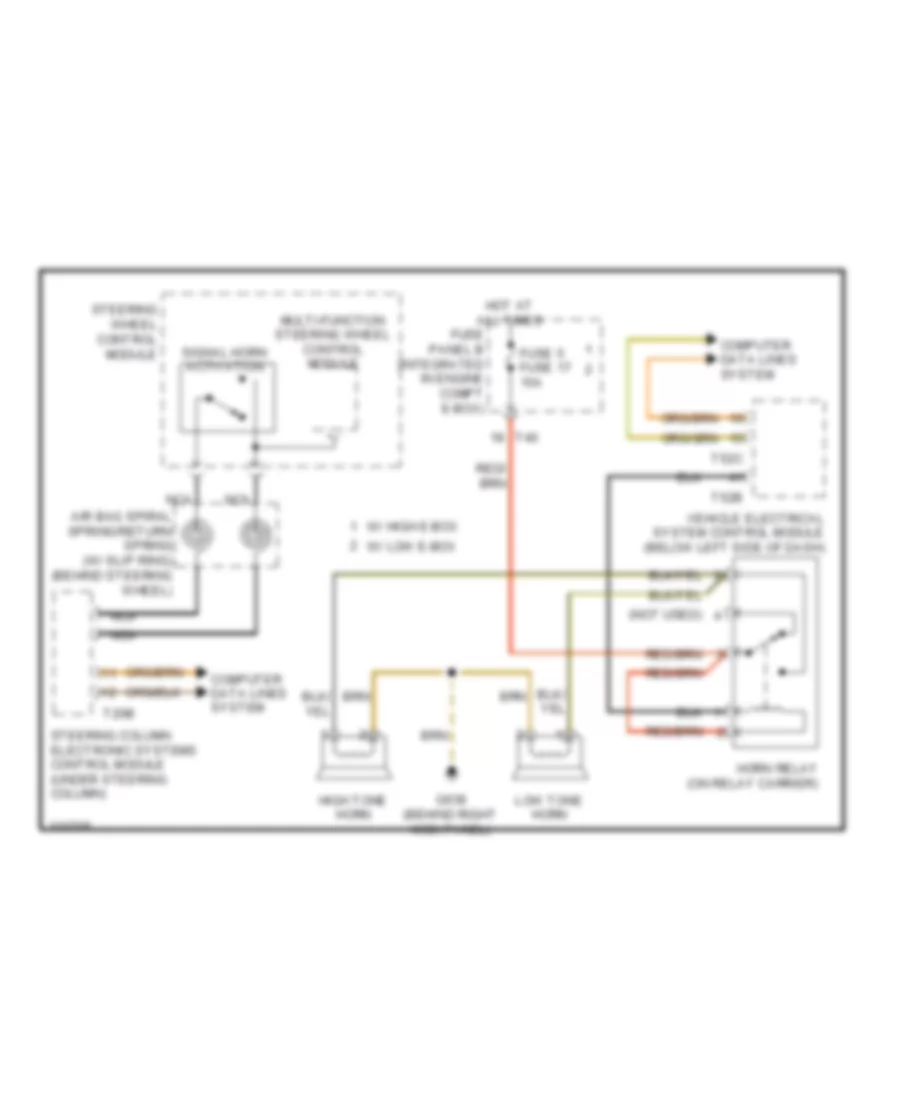

Электросхема звукового сигнал Гудка, Дорестайлинг для Audi A3 Quattro 2009

Электросхема звукового сигнал Гудка, Дорестайлинг для Audi A3 Quattro 2009 - Список элементов:

• (on relay carrier) horn relay
• Air bag spiral spring/return spring (w/ slip ring) (behind steering wheel)
• Compt e-box)
• Computer data lines system
• Fuse 5 fuse 17 15a
• Fuse panel b (integrated in engine
• G638 (behind right kick panel)
• High tone horn
• Hot at all times
• Low tone horn
• Multi-function steering wheel control module
• Nca
• Signal horn activation
• Steering column electronic systems control module (under steering column)
• Steering wheel control module
• T12e
• T20b
• T40
• T6h
• Vehicle electrical system control module (below left side of dash)
• W/ high e-box
• W/ low e-box

Электросхема звукового сигнал Гудка, Посол Рестайлинга для Audi A3 Quattro 2009

Электросхема звукового сигнал Гудка, Посол Рестайлинга для Audi A3 Quattro 2009 - Список элементов:

• (not used)
• Air bag spiral spring/return spring (w/ slip ring) (behind steering wheel)
• Computer data lines system
• Fuse 5 fuse 17 15a
• Fuse panel b (integrated in engine compt e-box)
• G638 (behind right kick panel)
• High tone horn
• Horn relay (on relay carrier)
• Hot at all times
• Low tone horn
• Multi-function steering wheel control module
• Nca
• Signal horn activation
• Steering column electronic systems control module (under steering column)
• Steering wheel control module
• T20b
• T40
• T52b
• T52c
• Vehicle electrical system control module (below left side of dash)
• W/ high e-box
• W/ low e-box
