БЛОК УПРАВЛЕНИЯ КУЗОВОМ

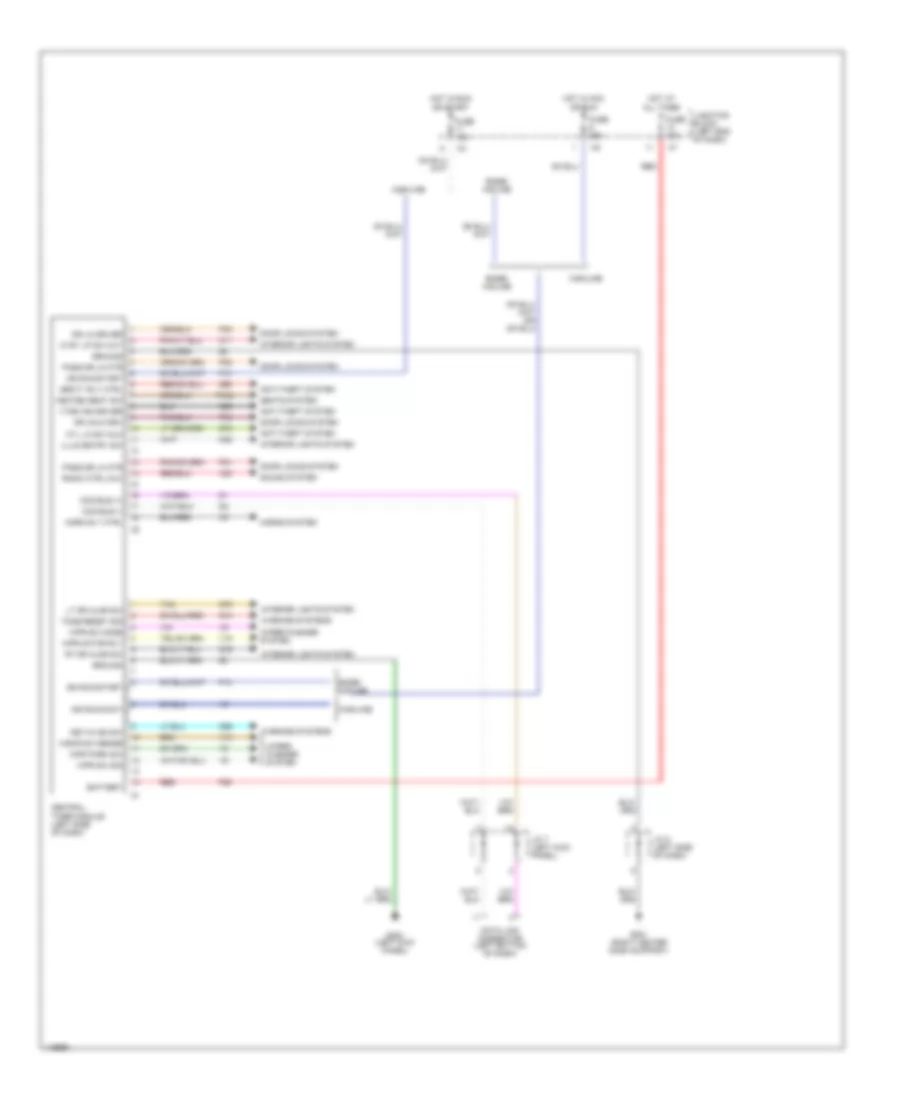

Электросхема блока управления кузовом для Dodge Cab amp; Chassis R2500 2002

Электросхема блока управления кузовом для Dodge Cab amp; Chassis R2500 2002 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема блока управления кузовом для Dodge Cab amp; Chassis R2500 2002 - Список элементов:

  • Anti-theft system
  • Base/ midline
  • Battery
  • Ccd bus (+)
  • Ccd bus (-)
  • Central timer module (left side of dash)
  • Ctsy lp sw out
  • Cyl lk sw mux
  • Data link connector (left bottom of dash)
  • Door locks system
  • Dr lk driver
  • Dr unlk drv
  • F12
  • F35
  • Fuse 10a
  • Fuse 25a
  • G13
  • G16
  • G200 (left kick panel)
  • G201 (right center dash support)
  • G26
  • G50
  • G69
  • G73
  • G75
  • Ground
  • Heated seat sw
  • Highline
  • Horn rly ctrl
  • Horns system
  • Hot at all times
  • Hot in acc or run
  • Hot in run or start
  • Ign run/accy
  • Ign run/start
  • Illum entry sw
  • Interior lights system
  • J/c 5 (left side of dash)
  • J/c 7 (left kick panel)
  • Junction block (left end of dash)
  • Key-in ign sw
  • Lt dr ajar sw
  • M11
  • M22
  • P132
  • P30
  • P31
  • P33
  • P34
  • Pass dr lk mtr
  • Radio ctrl mux
  • Red
  • Rt dr ajar sw
  • Seats system
  • Secty rly ctrl
  • Sound system
  • Tan
  • Tone reqst sig
  • V10
  • V18
  • Vtss ind driver
  • Warning systems
  • Wiper/ washer system
  • Wiper/washer system
  • Wpr motor rly
  • Wpr park sw
  • Wpr sw mode
  • Wpr sw sig
  • Wshr sw sense
  • X20
