ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ

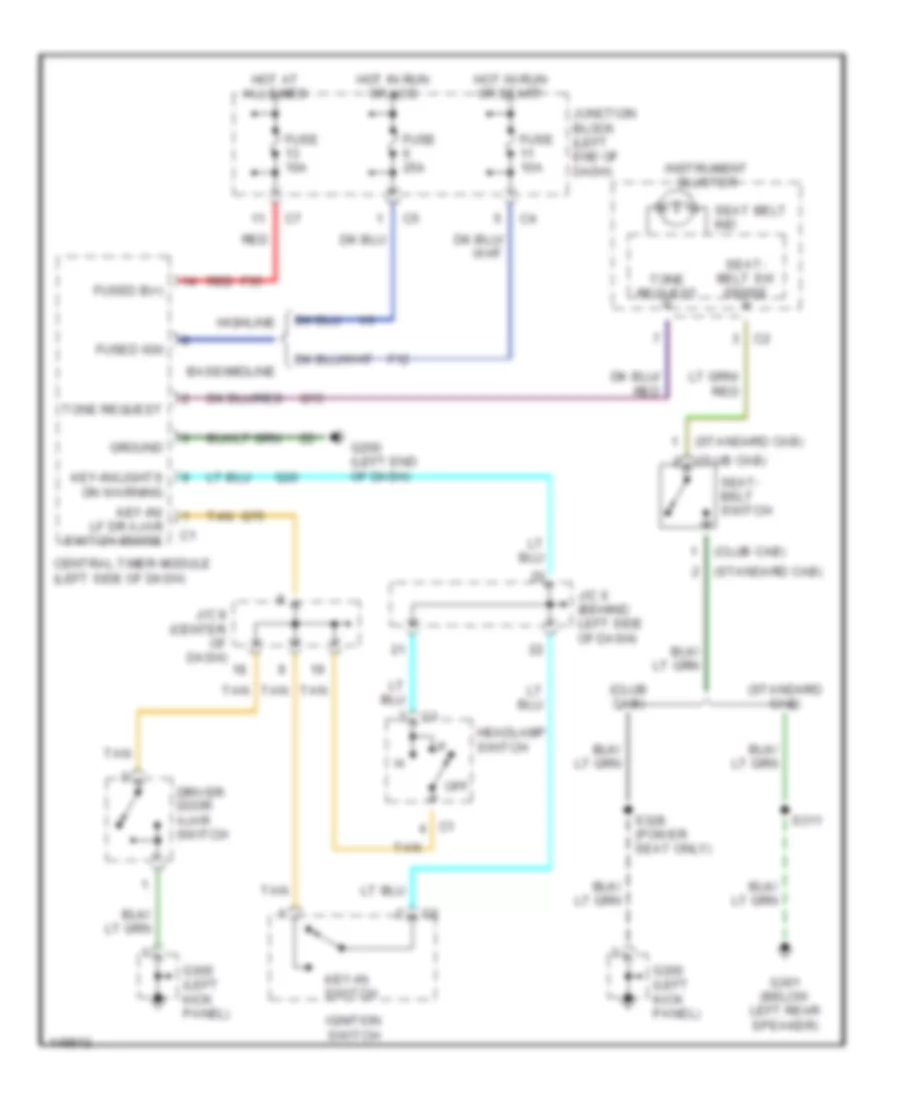

Электросхема предупреждающей системы для Dodge Cab amp; Chassis R2500 2002

Электросхема предупреждающей системы для Dodge Cab amp; Chassis R2500 2002 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема предупреждающей системы для Dodge Cab amp; Chassis R2500 2002 - Список элементов:

  • (club cab)
  • (standard cab)
  • Base/midline
  • Central timer module (left side of dash)
  • Driver door ajar switch
  • F12
  • F35
  • Fuse 10a
  • Fuse 25a
  • Fused b(+)
  • Fused ign
  • G13
  • G200 (left end of dash)
  • G26
  • G300 (left kick panel)
  • G301 (below left rear speaker)
  • G75
  • Ground
  • Headlamp switch
  • Highline
  • Hot at all times
  • Hot in run or acc
  • Hot in run or start
  • Ignition switch
  • Instrument cluster
  • J/c 6 (behind left side of dash)
  • J/c 8 (center of dash)
  • Junction block (left end of dash)
  • Key-in switch
  • Key-in/ lf dr ajar switch sense
  • Key-in/lights on warning
  • Off
  • Red
  • S311
  • S328 (power seat only)
  • Seat belt ind
  • Seat- belt sw sense
  • Seat- belt switch
  • Tan
  • Tone request
