Электросхемы ЦЕНТРАЛЬНЫЙ ЗАМОК Dodge Cab amp; Chassis R2500 2002

ЦЕНТРАЛЬНЫЙ ЗАМОК

Электросхема центрального замка, С вход без ключа для Dodge Cab amp; Chassis R2500 2002

Электросхема центрального замка, С вход без ключа для Dodge Cab amp; Chassis R2500 2002 - Список элементов:

• (behind left side of dash)
• Anti-theft system
• Central timer module (left side of dash)
• Courtesy lps
• Door lock
• Door unlock
• Fuse 10a
• G201 (center of dash, on right support)
• G50
• Ground
• Horn relay
• Hot at all times
• Interior lights system
• J/c 5 (left side of dash)
• Junction block (on left end of dash)
• Left door lock motor
• Left door window/ lock switch
• Lock
• Lock sw
• M11
• P30
• P31
• P33
• P34
• Red
• Right door lock motor
• Right door window/ lock switch
• S300
• S301 (behind left side of dash)
• S306
• Sec rly cntrl
• Unlock
• Unlock sw

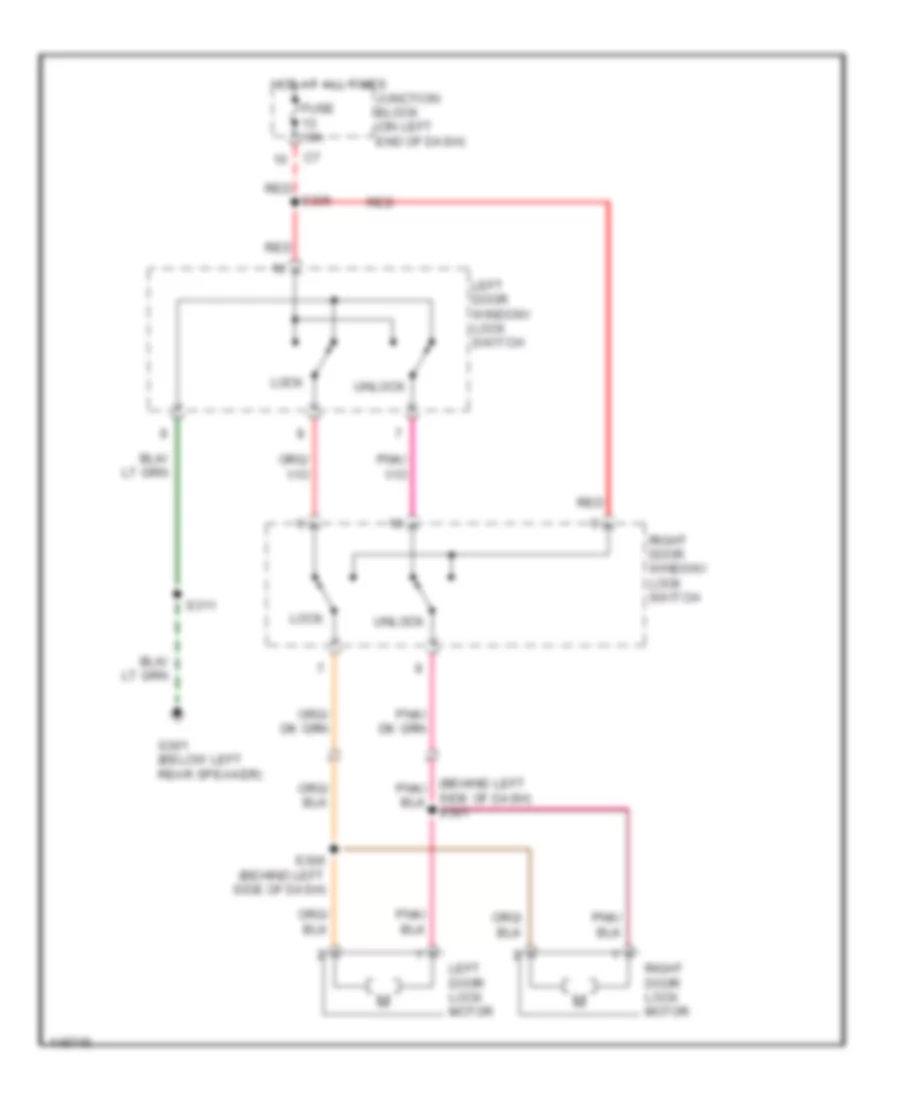

Электросхема центрального замка, без Вход Без ключа для Dodge Cab amp; Chassis R2500 2002

Электросхема центрального замка, без Вход Без ключа для Dodge Cab amp; Chassis R2500 2002 - Список элементов:

• Fuse 10a
• G301 (below left rear speaker)
• Hot at all times
• Junction block (on left end of dash)
• Left door lock motor
• Left door window/ lock switch
• Lock
• Red
• Red s306
• Right door lock motor
• Right door window/ lock switch
• S300 (behind left side of dash)
• S311
• Side of dash) s301
• Unlock
