ПОДУШКИ БЕЗОПАСНОСТИ AIR BAG

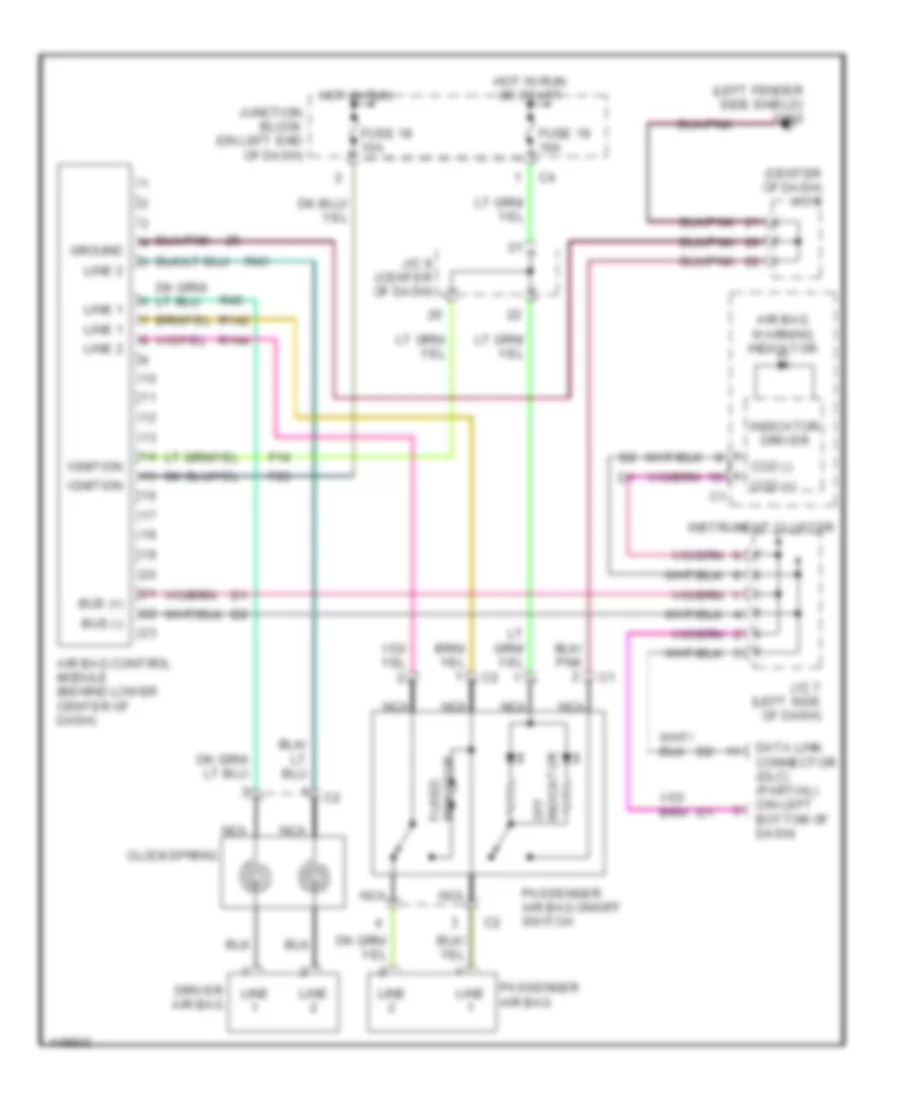

Электросхема подушек безопасности SRS AirBag для Dodge Cab amp; Chassis R2500 2002

Электросхема подушек безопасности SRS AirBag для Dodge Cab amp; Chassis R2500 2002 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема подушек безопасности SRS AirBag для Dodge Cab amp; Chassis R2500 2002 - Список элементов:

  • (center of dash) j/c 8
  • (left fender side shield) g100
  • Air bag control module (behind lower center of dash)
  • Air bag warning indicator
  • Bus (+)
  • Bus (-)
  • Ccd (+)
  • Ccd (-)
  • Clockspring
  • Data link connector (dlc) (partial) (on left bottom of dash)
  • Driver air bag
  • F14
  • F23
  • Fuse 18 10a
  • Fuse 19 10a
  • Ground
  • Hot in run
  • Hot in run or start
  • Ignition
  • Indicator driver
  • Instrument cluster
  • J/c 7 (left side of dash)
  • J/c 8 (center of dash)
  • Junction block (on left end of dash)
  • Line
  • Line 1
  • Line 2
  • Nca
  • Off indicator
  • Passenger air bag
  • Passenger air bag on/off switch
  • R142
  • R144
  • R43
  • R45
  • Resistor fused
