Звуковой сигнал Гудок

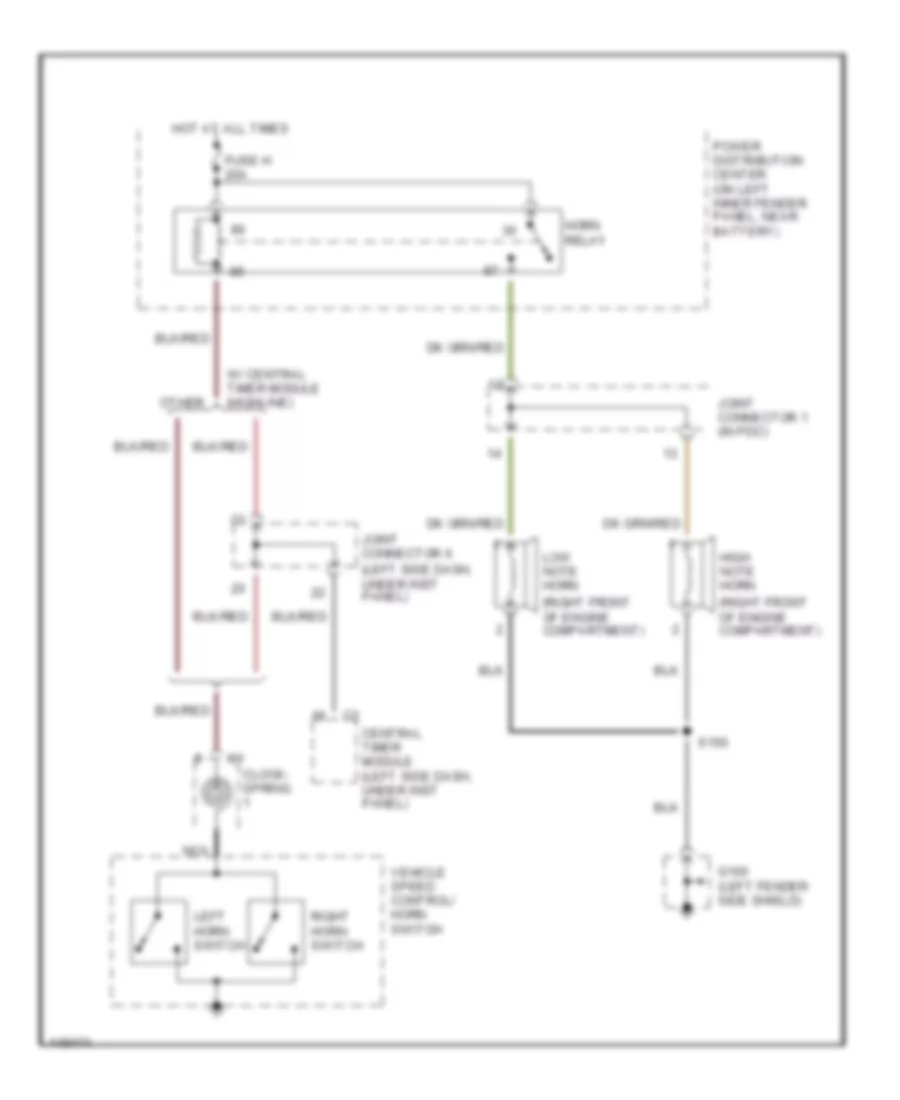

Электросхема звукового сигнал Гудка для Dodge Cab amp; Chassis R2500 2002

Электросхема звукового сигнал Гудка для Dodge Cab amp; Chassis R2500 2002 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема звукового сигнал Гудка для Dodge Cab amp; Chassis R2500 2002 - Список элементов:

  • (left side dash, under inst panel)
  • (right front of engine compartment)
  • Central timer module (left side dash, under inst panel)
  • Clock- spring
  • Fuse h 20a
  • G100 (left fender side shield)
  • High note horn
  • Horn relay
  • Hot at all times
  • Joint connector 1 (in pdc)
  • Joint connector 6
  • Left horn switch
  • Low note horn
  • Nca
  • Other
  • Power distribution center (on left inner fender panel, near battery)
  • Right horn switch
  • S150
  • Vehicle speed control/ horn switch
  • W/ central timer module (highline)
